Портативный двухканальный осциллограф sigPeak (ZEEWEII) DSO3D12
Технические характеристики ZEEWEII DSO3D12
| Количество каналов | 2 |
| Полоса пропускания | 120 МГц (один канал) 60 МГц (первый и второй канал) |
| Время нарастания | ≤ 3 нс |
| Максимальная частота дискретизации | 250 МВыб/с |
| Глубина записи | 128 Кб |
| Входной импеданс | 1 мОм |
| Диапазон напряжения | x1: ± 40 В x10: ± 400 В |
| Частота | ± 0,01 % |
| Режим XY | есть |
| Сохранение форм сигнала | есть |
| Масштабирование | есть |
| БПФ | есть |
| Генератор сигналов | есть, форма сигнала - синусоидальная, прямоугольная, треугольная напряжение - 2,5 В ± 0,05 частота - 1 Гц - 2 МГц |
| Горизонтальная система | |
| Коэффициент развёртки | 5 нс / дел - 10 с / дел |
| Вертикальная система | |
| Развязка входа | DC, AC |
| Вертикальная развёртка | x1: 10 мВ / дел - 10 В / дел x10: 100 мВ / дел - 100 В / дел |
| Диапазон смещения | ± 6 % |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Тип триггера | по фронту (спадающему / ниспадающему) |
| Режим мультиметра | |
| Режимы измерения | напряжение, ток, сопротивление, емкость, тестирование диодов, непрерывность |
| Напряжение постоянного тока | 600 мВ / 6,00 В / 60,0 В / 600 В, точность ± (0,5 % + 3) |
| Напряжение переменного тока | 600 мВ / 6,00 В / 60,0 В / 600 В, точность ± (1 % + 3) |
| Постоянный ток | 600 мА / 10 А, точность ± (2 % + 5) для входа 600 мА есть предохранитель на 1 А, для входа 10 А - предохранителя нет |
| Переменный ток | 600 мА / 10 А, точность ± (3 % + 5) для входа 600 мА есть предохранитель на 1 А, для входа 10 А - предохранителя нет |
| Сопротивление | 600,0 Ом, точность ± (1,5 % + 3) 6,000 КОм / 60,00 КОм / 600,0 КОм, точность ± (1 % + 3) 6,000 МОм, точность ± (1,5 % + 5) 60,00 МОм, точность ± (3 % + 3) |
| Емкость | 60,00 нФ / 600,0 нФ / 6,000 мкФ, точность ± (5 % + 5) 60,00 мкФ / 600,0 мкФ, точность ± (10 % + 5) |
| Тест диодов | 0 В - 3,3 В |
| Непрерывность | 50 Ом и ниже |
| Общие характеристики | |
| Дисплей | 3,2-дюймовый дисплей |
| Время автономной работы | ~ 6 ч |
| Питание | USB Type-C, 5 В |
| Габариты | 145 х 86 х 32 мм |

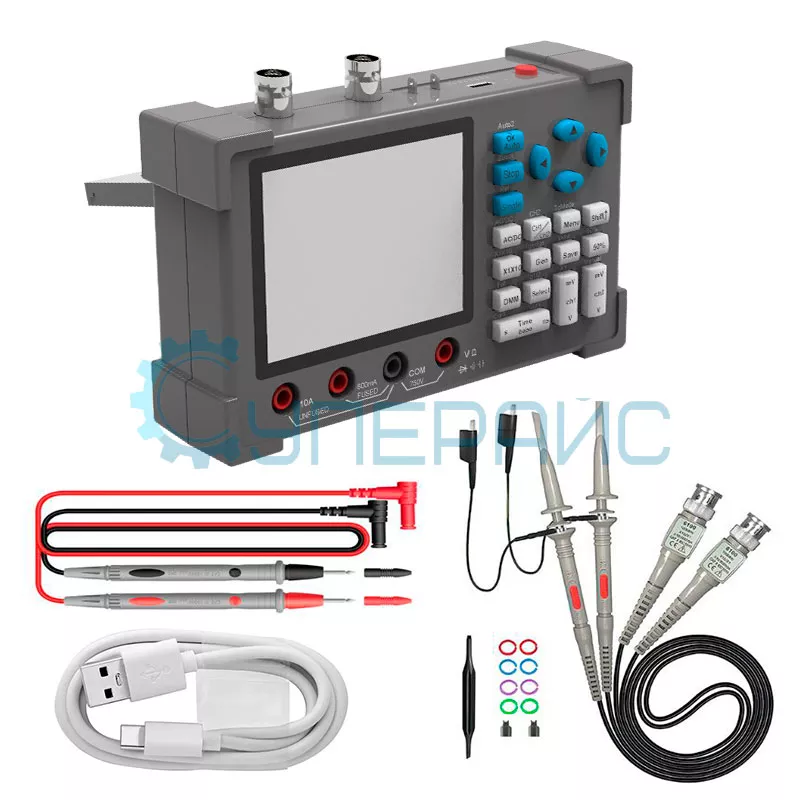

| Комплектация | осциллограф ZEEWEII DSO3D12 - 1 шт |
| USB Type-C кабель - 1 шт щуп для осциллографа - 2 шт щуп для мультиметра - 1 шт | |

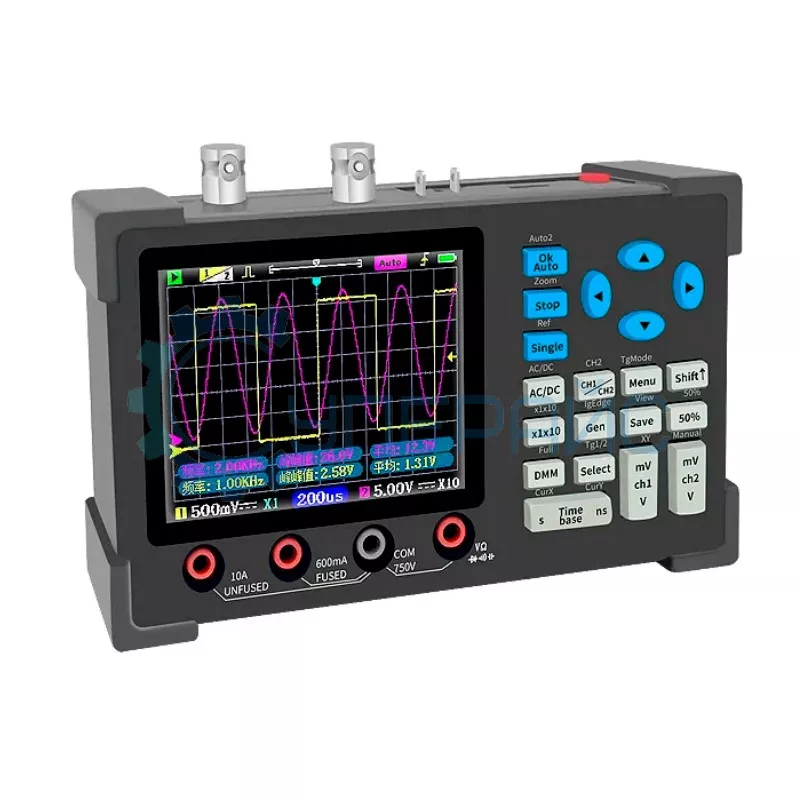

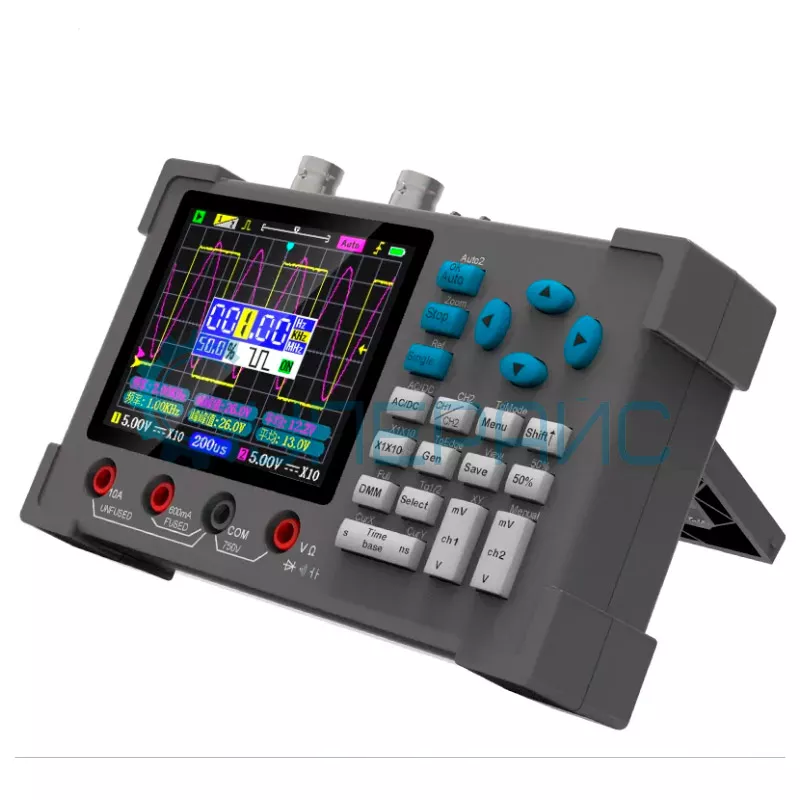

Цифровой осциллограф ZEEWEII DSO3D12
Осциллограф 3 в 1 ZEEWEII DSO3D12 представляет собой компактное решение для работы с электронными схемами. Этот цифровой прибор дополнительно совмещает функции мультиметра и генератора сигналов для комплексного измерения электрических параметров. Цветной экран на передней панели даёт четкое отображение регистрируемых импульсов даже при слабом освещении, упрощая анализ.
Двухканальная система позволяет выполнять синхронные наблюдения. Полоса пропускания составляет 120 МГц при работе с одним каналом, 60 МГц - при использовании двух.
Максимальная частота дискретизации в 250 МВыб/с подходит для фиксации быстропротекающих процессов. Встроенный генератор создает тестовые сигналы различной формы, которые расширяют возможности тестирования электронных устройств.
Основные возможности устройства:
- тестирование приборов разного назначения;
- исследование быстропротекающих процессов, выявление зависимостей между электрическими параметрами схем;
- встроенный мультиметр для базовых измерений;
- доступен прямоугольный сигнал на осциллографе, а также синусоидальный и треугольный.
Среди дополнительных функций поддерживаются сохранение сигнальных форм, масштабирование, а также быстрое преобразование Фурье.
Сферы применения:
- диагностика радиоэлектронной аппаратуры;
- практические занятия студентов;
- лабораторные эксперименты;
- сервисное обслуживание оборудования;
- научные исследования;
- контроль качества электроники.
